Spulen & Anwendungsbereiche
Unsere Produkte
Zuverlässigkeit, Effizienz und Nachhaltigkeit – vereint in einer innovativen Spulenlösung.
Trockenisolierte Luftdrosselspulen von COIL Innovation kommen überall dort zum Einsatz, wo elektrische Energie sicher, effizient und stabil übertragen oder verteilt werden muss. Die Spulen sind ein zentraler Bestandteil moderner Stromversorgungs- und Industrieanlagen und tragen entscheidend zum Schutz und zur Leistungsoptimierung elektrischer Systeme bei.
Dank ihres linearen elektrischen Verhaltens und ihrer hohen technischen Stabilität haben sich Luftdrosselspulen in den letzten Jahrzehnten als zukunftssichere Lösung etabliert. Insbesondere wirtschaftliche Vorteile über den gesamten Lebenszyklus sowie die stetig steigenden Anforderungen durch moderne Leistungselektronik und Halbleitertechnik machen diese Bauweise heute unverzichtbar.
Durch den Einsatz ausgewählter freiluftbeständiger Isolierstoffe und kontinuierlich weiterentwickelter Fertigungstechnologien sind unsere trockenisolierten Luftdrosselspulen für höchste Leistungen und Spannungsebenen ausgelegt – auch für anspruchsvolle Sonderanwendungen in Prüflaboren und Forschungseinrichtungen. Unsere Luftdrosselspulen sind sie umweltfreundlich, brandsicher und nahezu wartungsfrei – für maximale Betriebssicherheit.
COIL Innovation steht für langlebige, nachhaltige und leistungsstarke Spulenlösungen optimiert auf Kundenbedürfnisse – entwickelt für die Verbindung in der elektrischen Energietechnik von heute und morgen.
Höchster Technikstandard für unsere Kunden
HV Current Limiting Hochspannungsstrombegrenzungsdrossel
Das ist eine kleine Kurzbeschreibung, die kann wirklich sehr kurz gehalten werden, da weiter unten noch mehr Text möglich ist.
Angewendet für:
Energieversorgungsunternehmen (EVUs)
Kraftwerke
Industrieanlagen mit eigener Stromversorgung
Systemkomponenten kompatibel ist. Die Produktpalette umfasst Anwendungen für Lastflussregelung, Lastausgleich und Sammelschienenkopplungen. Sie können bis zu den höchsten Systemspannungen (765 kV AC) installiert werden. Coil Innovation liefert auch Sternpunkterdungsdrosselspulen, die zwischen dem Sternpunkt des Übertragungsnetzes und Erde angeschlossen sind, um den Fehlerstrom von Leitung gegen Erde zu begrenzen.
Broschüre PDF
Oberschwingungsfilterspulen und Spulen für Kondensatorbänke
Das ist eine kleine Kurzbeschreibung, die kann wirklich sehr kurz gehalten werden, da weiter unten noch mehr Text möglich ist.
Angewendet für:
Energieversorgungsunternehmen (EVUs)
Kraftwerke
Industrieanlagen mit eigener Stromversorgung
Systemkomponenten kompatibel ist. Die Produktpalette umfasst Anwendungen für Lastflussregelung, Lastausgleich und Sammelschienenkopplungen. Sie können bis zu den höchsten Systemspannungen (765 kV AC) installiert werden. Coil Innovation liefert auch Sternpunkterdungsdrosselspulen, die zwischen dem Sternpunkt des Übertragungsnetzes und Erde angeschlossen sind, um den Fehlerstrom von Leitung gegen Erde zu begrenzen.
Broschüre PDF
COIL Xplained

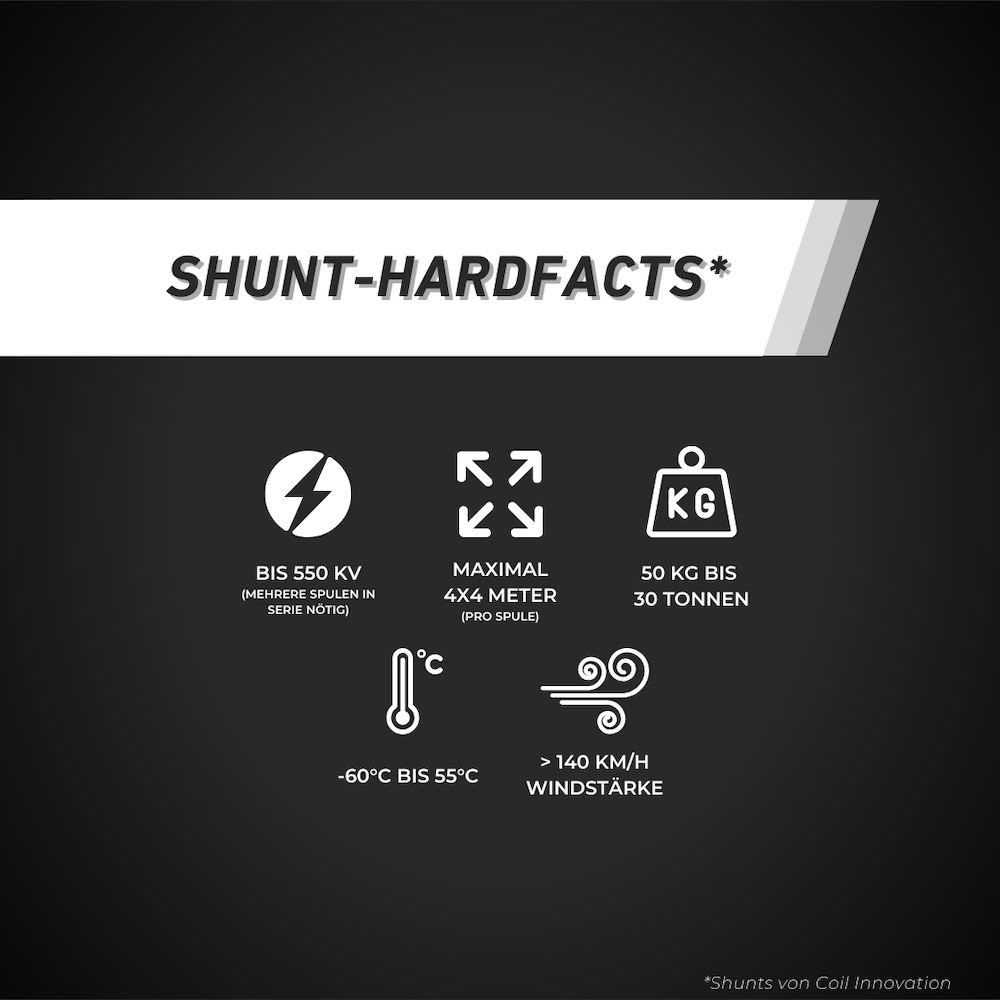

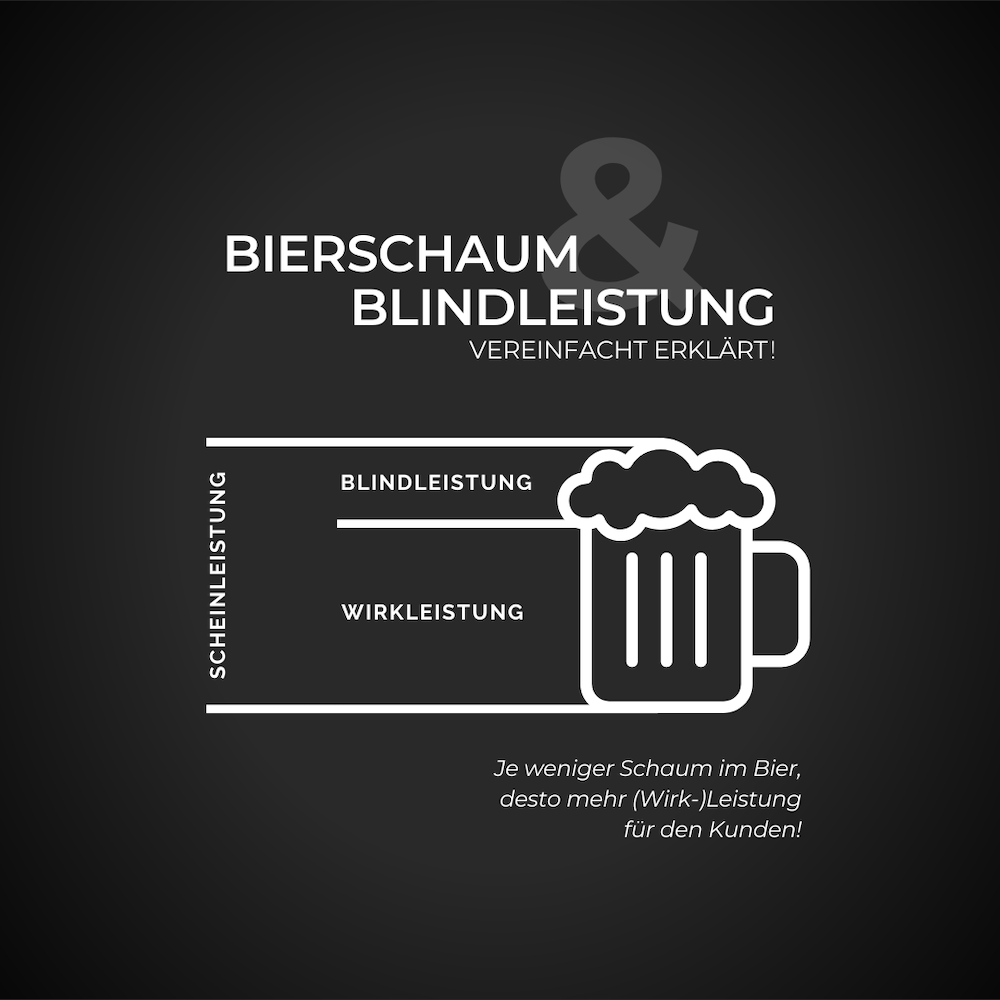

Kompensationsdrosselspulen: engl. Shunts
Die Kompensationsspulen von COIL Innovation werden verwendet, um kapazitive Blindleistung zu kompensieren, die bei leicht belasteten Übertragungsleitungen oder Erdkabeln entsteht. Sie können an die Tertiärwicklung des Transformators oder direkt an den Hochspannungsbus (HV) oder die Übertragungsleitung mit Systemspannungen bis zu 550 kV angeschlossen werden.
Kompensationsdrosselspulen: engl. Shunts
Die Kompensationsspulen von COIL Innovation werden verwendet, um kapazitive Blindleistung zu kompensieren, die bei leicht belasteten Übertragungsleitungen oder Erdkabeln entsteht. Sie können an die Tertiärwicklung des Transformators oder direkt an den Hochspannungsbus (HV) oder die Übertragungsleitung mit Systemspannungen bis zu 550 kV angeschlossen werden.

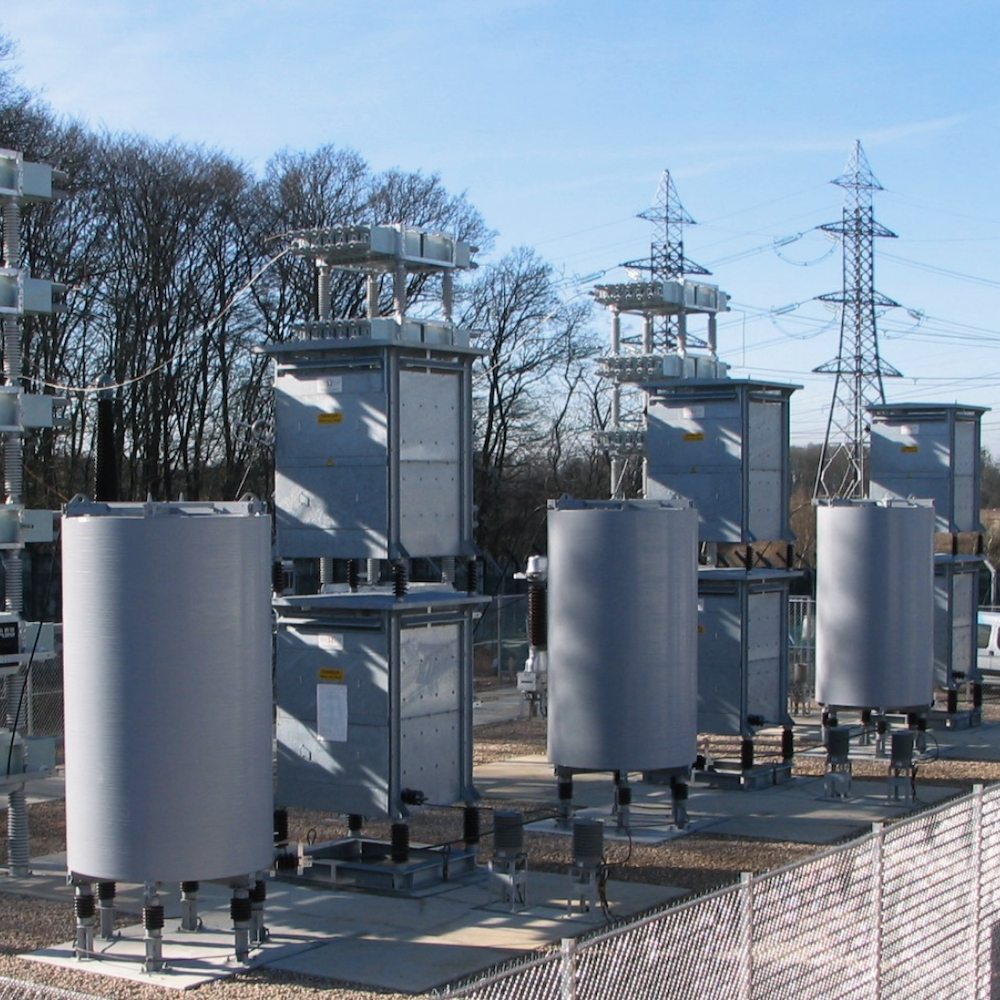

Filterdrosselspulen:

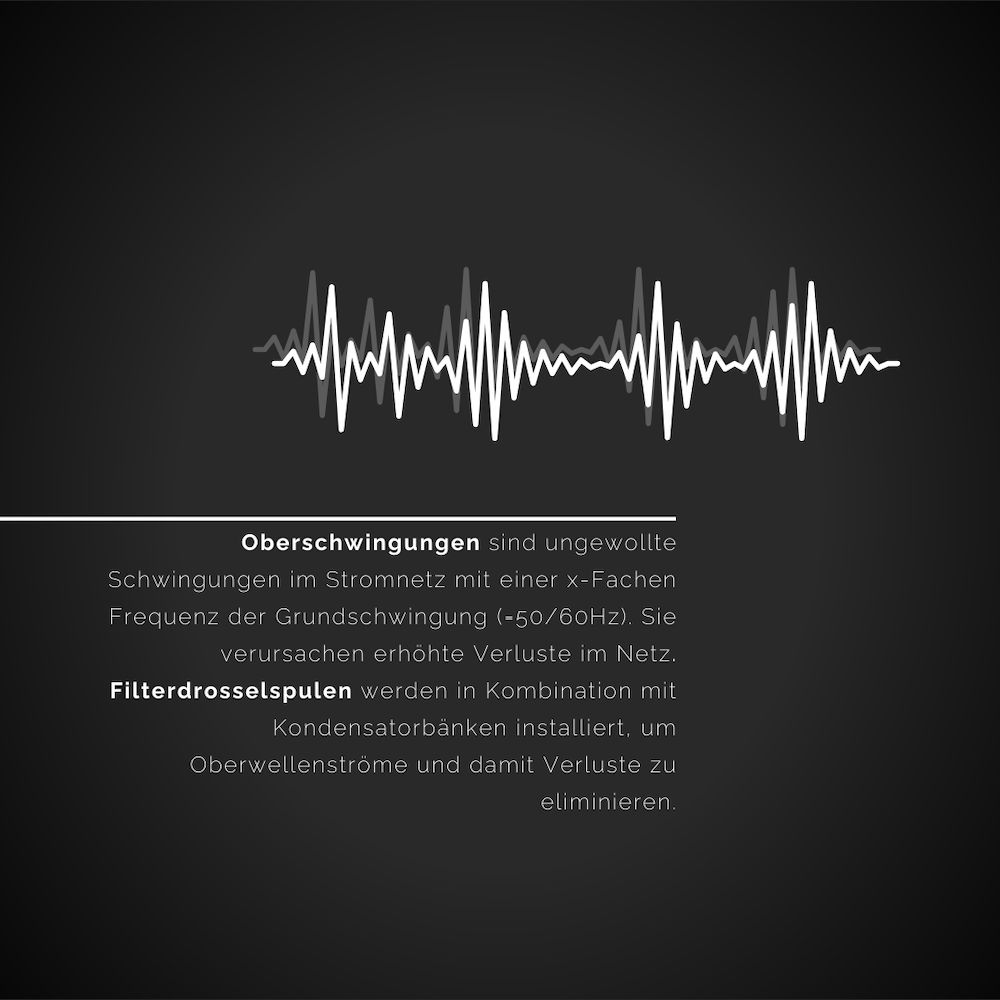

Oberschwingungsfilterdrosselspulen werden in Kombination mit Kondensatoren und Widerständen verwendet, um Filterschaltungen zu bilden, die den Oberschwingungsgehalt in Stromversorgungssystemen reduzieren. Die Kondensatordämpfungs- oder Einschaltstrombegrenzungsdrosseln sind in Reihe mit der Kondensatorbank installiert, während die Entladungsdrosseln an den Umgehungskreis angeschlossen sind.

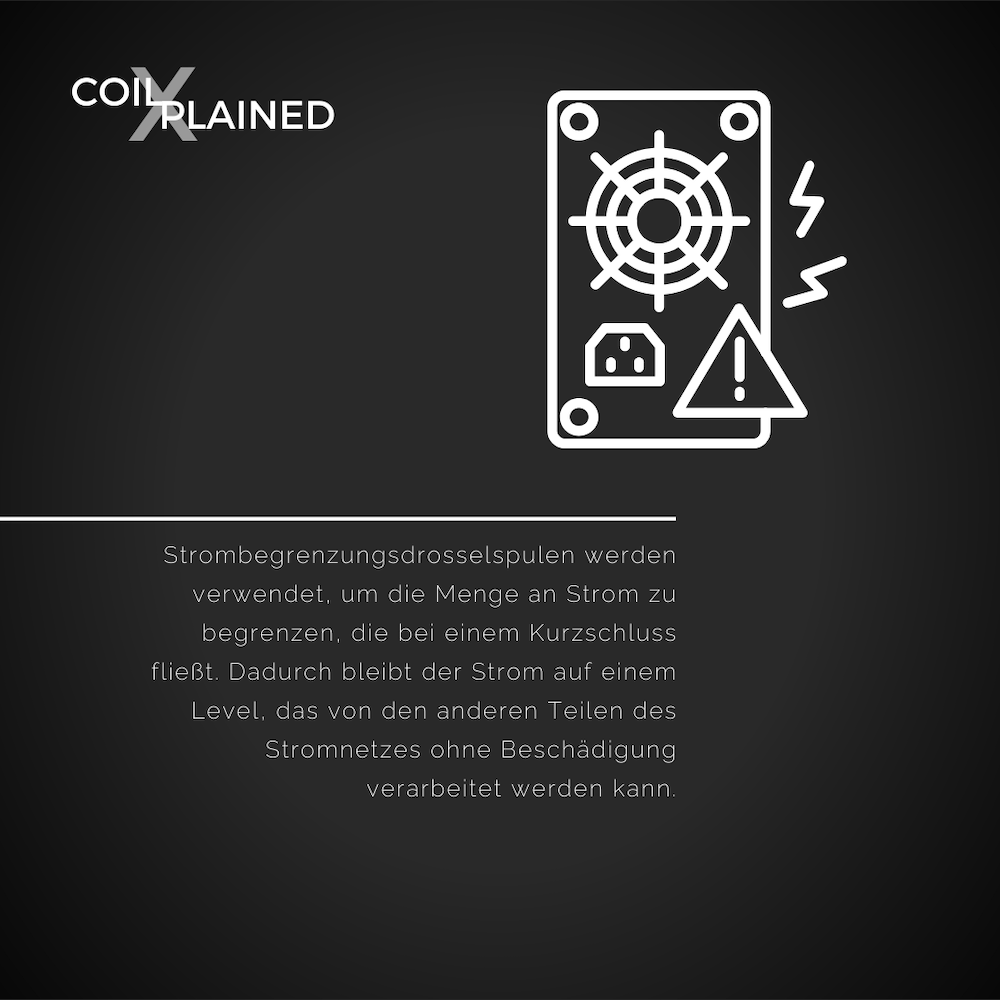

Strombegrenzungsdrosseln:
Strombegrenzungsdrosselspulen werden benötigt, um Kurzschlussströme auf ein Niveau zu begrenzen, das mit der Leistungsfähigkeit anderer Systemkomponenten kompatibel ist. Die Produktpalette umfasst Anwendungen für Lastflussregelung, Lastausgleich und Sammelschienenkopplungen. Sie können bis zu den höchsten Systemspannungen (765 kV AC) installiert werden. COIL Innovation liefert auch Sternpunkterdungsdrosselspulen, die zwischen dem Sternpunkt des Übertragungsnetzes und Erde angeschlossen sind, um den Fehlerstrom von Leitung gegen Erde zu begrenzen.

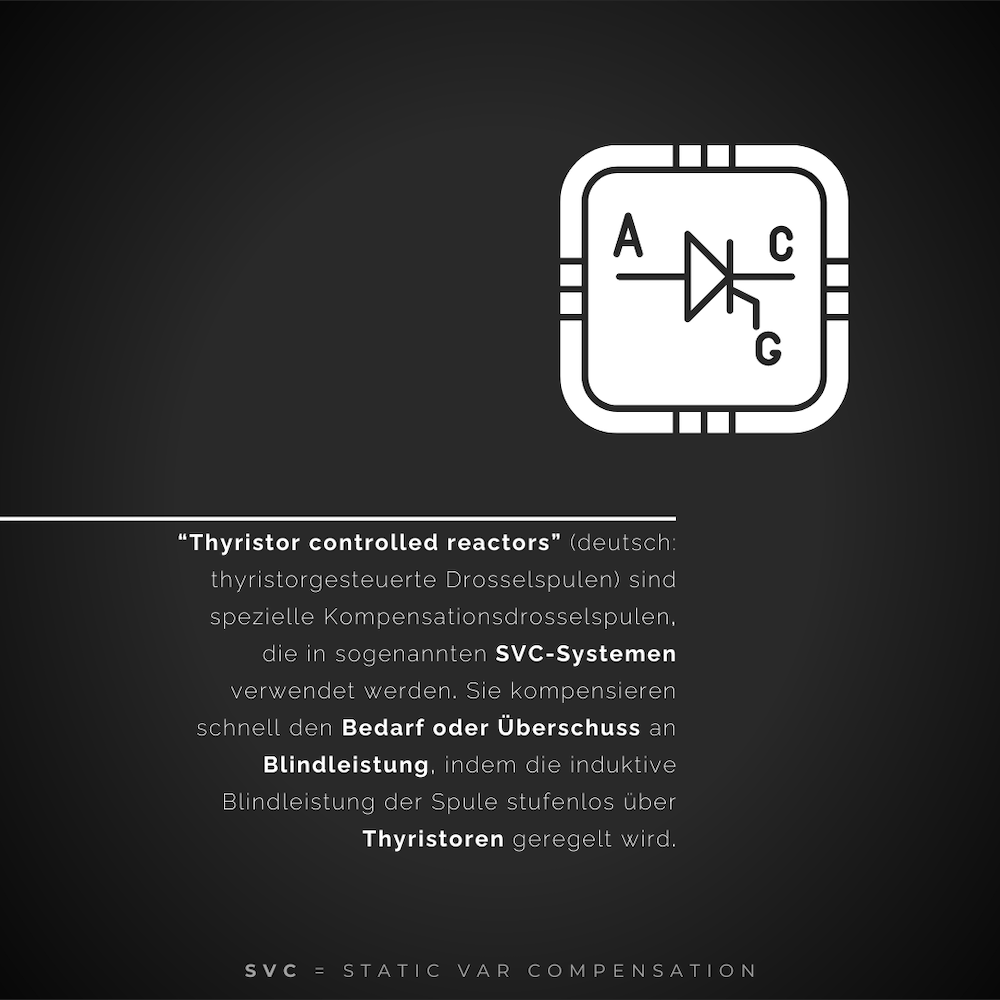

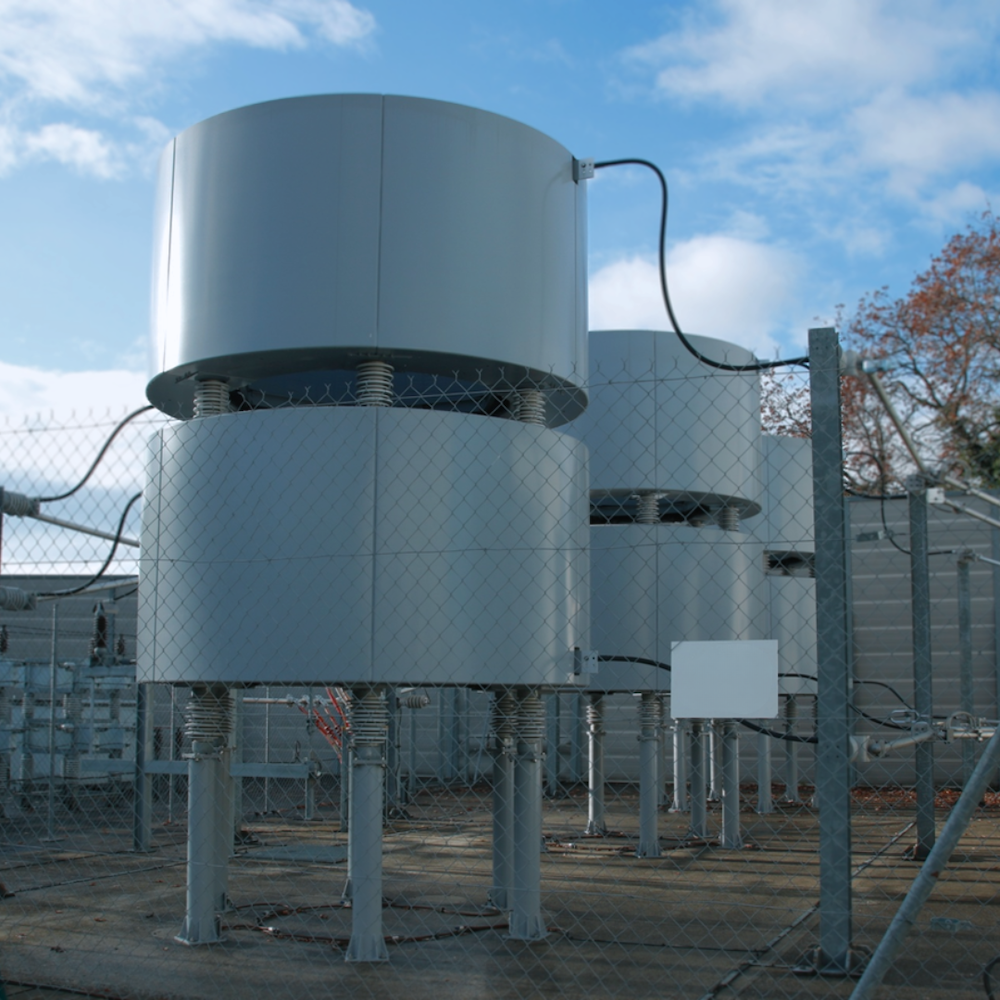

TCR-Drosselspulen:
Die Anwendung von flexiblen Wechselstromübertragungssystemen (FACTS) umfasst verschiedene Arten von Drosselspulen: Thyristorgesteuerte Kompensationsdrosselspulen (TCR), Thyristorgeschaltete Drosselspulen (TSR), Thyristorgeschaltete Kondensatordrosselspulen (TSC), Thyristorgesteuerte Reihenkondensatordrosselspulen (TCSC) und mechanisch geschaltete Kompensationsdrosselspulen (MSR).

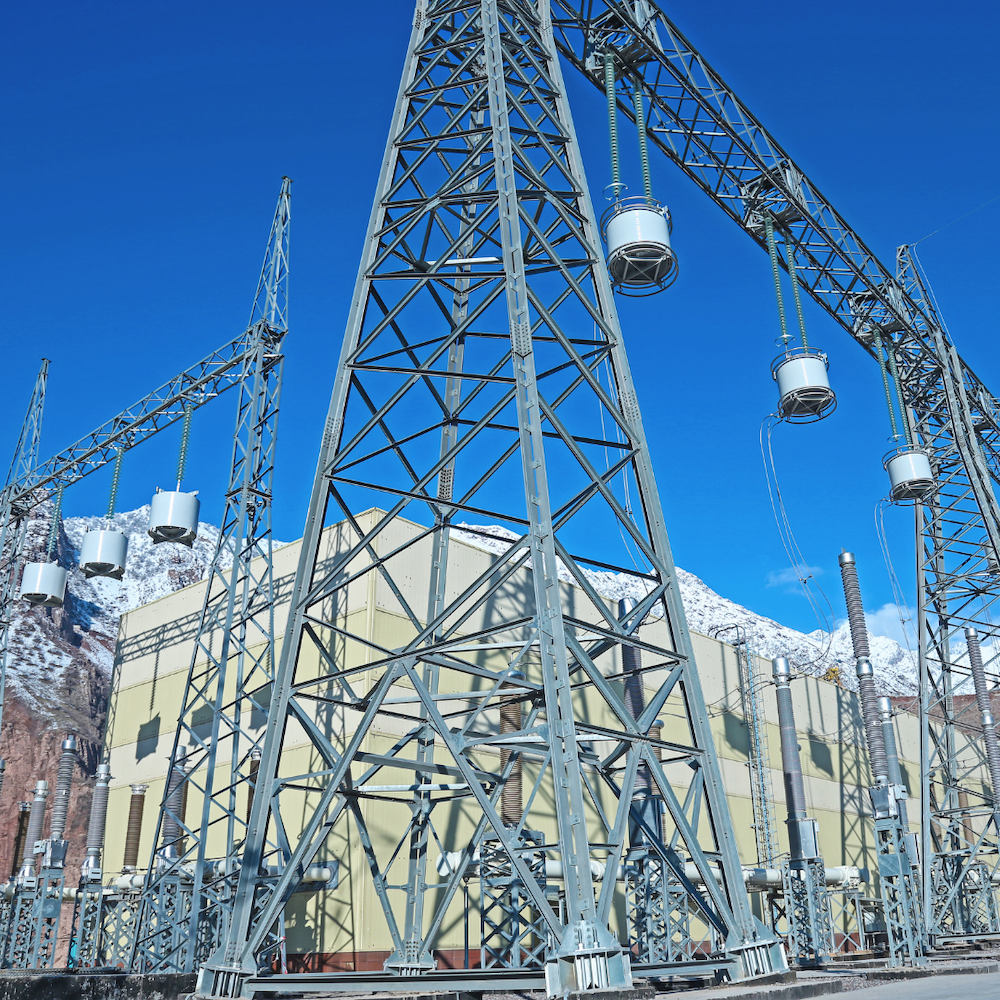

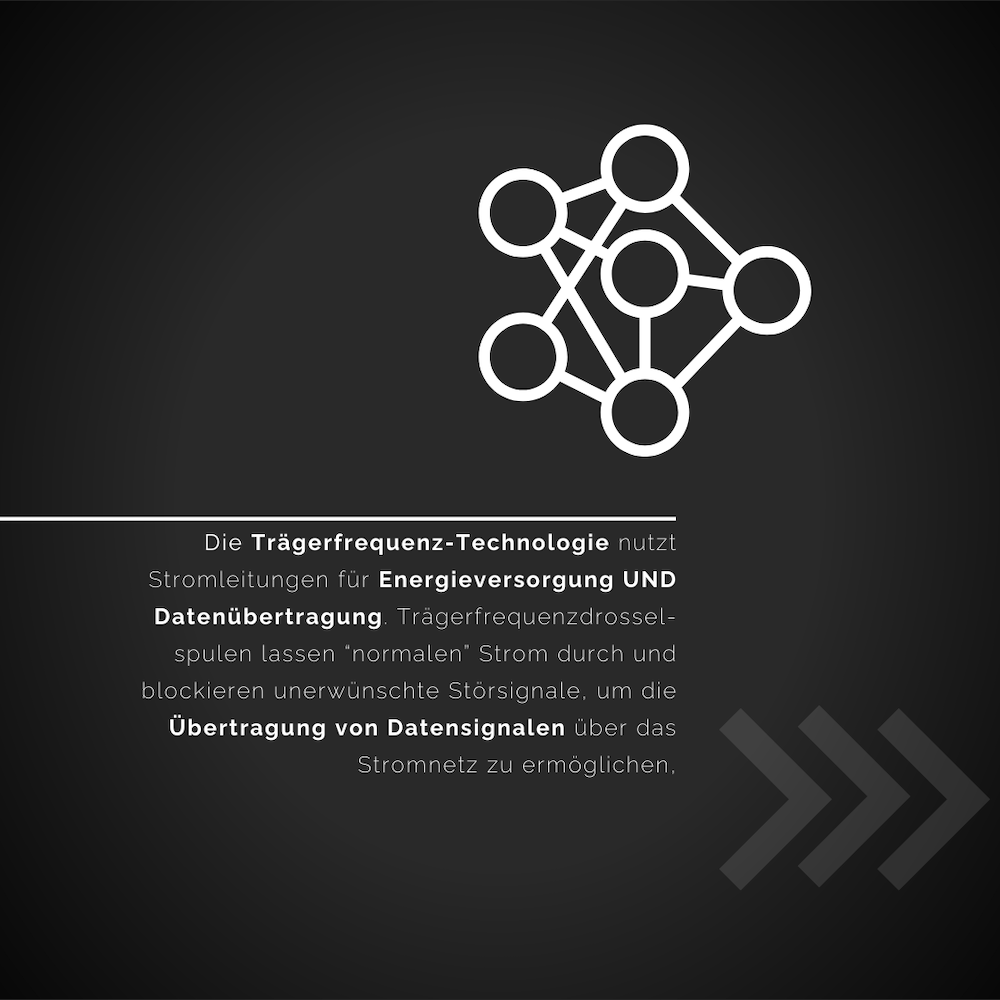

Trägerfrequenzdrosselspulen:
Die Trägerfrequenz-Technologie (PLC) ist eine traditionelle, wirtschaftliche und zuverlässige Methode zur Nutzung von Stromversorgungssystemen für Kommunikationszwecke. In Reihe mit der Übertragungsleitung geschaltet, weisen PLC-Drosselspulen eine niedrige Impedanz bei der Netzfrequenz auf und eine hohe Impedanz bei den Signalübertragungsfrequenzen (30 kHz – 500 kHz). Der internationale Verkauf von Trägerfrequenzdrosseln, die von COIL Innovation hergestellt werden, wird von der in Spanien ansässigen Firma ARTECHE abgewickelt, die eine exklusive Vereinbarung mit COIL Innovation für einen großen Teil des internationalen Marktes hat.
